Hogyan működik a szénmonoxid érzékelő? Tudj meg mindent a technológiáról

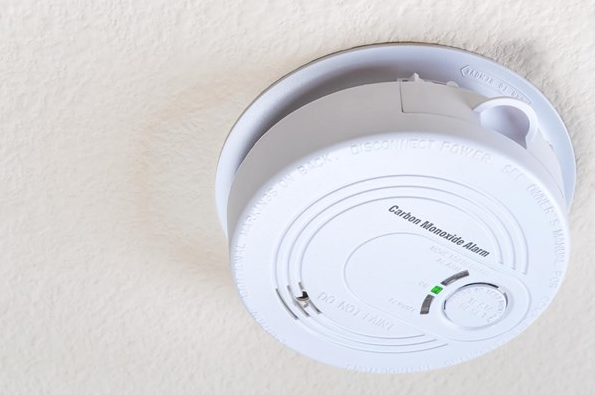

Otthonaink csendes őrszemei, a falon diszkréten megbúvó kis műanyag dobozok, a szén-monoxid (CO) érzékelők, a legtöbbünk számára egyfajta "fekete dobozként" funkcionálnak. Tudjuk, hogy életet menthetnek, tudjuk, hogy riasztaniuk kell, ha baj van, de hogy hogyan csinálják, az rejtély marad. Hogyan képes egy gép "megérezni" azt, amit az emberi orr nem? Hogyan látja a színtelen, szagtalan és íztelen "csendes gyilkost"?
Amikor megértjük a működését, az egész jelenség sokkal többről kezd szólni, mint egy villogó zöld LED-ről. Megértjük, miért kell megbíznunk benne, miért van meghatározott élettartama, és miért jelentenek egyes funkciók valódi biztonságot, míg mások csak marketingfogások.
Modern, energiahatékony otthonainkban – a tökéletesen záródó nyílászárók és a hermetikusan szigetelt falak korában – a szellőzés hiánya drámaian megnövelte a CO-mérgezés kockázatát. A szén-monoxid érzékelő technológiája ma már nem luxus, hanem a felelős otthontulajdonos alapfelszereltsége.
Ez a cikk felnyitja a motorháztetőt. Lépésről lépésre bemutatjuk, mi történik a készülék belsejében attól a pillanattól kezdve, hogy a halálos gáz molekulája behatol a réseken, egészen addig, amíg a fülhasogató, 85 decibeles riasztás fel nem ébreszt minket. Merüljünk el a miniatűr kémiai laboratóriumok világában, és értsük meg a technológiát, amely szó szerint az élet és halál között állhat.
1. Fejezet: A Probléma Anatómiája – Miért Kell Nekünk Egy "Mű-orr"?
Mielőtt a technológiát elemeznénk, értsük meg a problémát, amit meg kell oldania. A szén-monoxid ($CO$) bármilyen széntartalmú anyag (földgáz, fa, szén, fűtőolaj, benzin) tökéletlen égése során keletkezik. Tökéletlen égés pedig akkor jön létre, ha az égéshez nincs elegendő oxigén – például egy elzáródott kémény, egy hibás kazán, vagy egy modern, szigetelt, de légbevezető nélküli helyiség esetén.
A probléma biológiai: az emberi szervezet nem tudja észlelni a CO-t. Amikor belélegezzük, az a tüdőn keresztül a véráramba jut, és katasztrofális versengésbe kezd az oxigénnel.
A vérünkben a vörösvértestek hemoglobinja felel az oxigén szállításáért. A szén-monoxid azonban körülbelül 250-szer erősebben kötődik a hemoglobinhoz, mint maga az oxigén. Képzeljünk el egy buszt (a hemoglobin), amelynek feladata az utasok (oxigén) szállítása. A CO egy olyan "potyautas", amely elfoglalja az összes ülést, és nem engedi felszállni a létfontosságú utasokat.
A vér így "üresen" kering, a szervek és különösen az agy pedig oxigénhiányos állapotba kerülnek. Ez a szöveti fulladás, amelynek első tünetei (fejfájás, szédülés, hányinger) megtévesztően hasonlítanak egy influenzára, mielőtt eszméletvesztéshez és halálhoz vezetnének.
Mivel az evolúció nem készített fel minket ennek a gáznak az érzékelésére, egy technológiai "mű-orra" van szükségünk, amely helyettünk is "kiszagolja" a veszélyt.
2. Fejezet: Az Iparági Sztenderd – Az Elektrokémiai Szenzor Működése
Napjainkban a megbízható, szabványos (MSZ EN 50291-1) lakossági CO-érzékelők 99%-a ugyanazon a briliáns és rendkívül pontos elven működik: ez az elektrokémiai szenzor.
Képzeljük el ezt a szenzort egy miniatűr, speciális célú kémiai erőműként vagy üzemanyagcellaként. Bár apró, a belseje komplex, és három főszereplőből áll:
Az Elektródák: Általában kettő vagy három speciális fémlemez. A legfontosabb az úgynevezett "munkaelektróda" (working electrode), amelynek felülete gyakran platinával van bevonva. A platina katalizátorként működik, segítve a kívánt kémiai reakciót.
Az Elektrolit: Egy folyékony vagy gél állagú kémiai "leves", amely összeköti az elektródákat. Ez általában egy erős sav, például kénsav vizes oldata. Ez a közeg, amelyben a reakció lezajlik.
A Membrán: Egy mikroporózus szűrőréteg a szenzor külsején. Ez a "kapuőr": átengedi a levegőt és a benne lévő szén-monoxidot, de kiszűri a port, a vízcseppeket és más nagyobb szennyeződéseket, amelyek tönkretennék a szenzor belsejét.
A Folyamat: A Kémiai Reakció Lépésről Lépésre
Amikor minden normális, csak levegő van jelen, a szenzorban nem történik semmi. A dráma akkor kezdődik, amikor a szén-monoxid molekulák áthatolnak a membránon:
1. Lépés: Az Oxidáció (A Munkaelektródánál)
A CO molekulák eljutnak a platina bevonatú munkaelektródához. Itt a platina katalizátor segítségével reakcióba lépnek az elektrolitban lévő vízzel ($H_2O$). Ez egy oxidációs folyamat.
A kémiai valóság: A szén-monoxid ($CO$) és a víz ($H_2O$) szén-dioxiddá ($CO_2$) alakul. A reakció során felszabadul két hidrogénion ($2H^+$) és ami a legfontosabb: két elektron ($2e^-$).
Az egyenlet (egyszerűsítve):$CO + H_2O \rightarrow CO_2 + 2H^+ + 2e^-$
2. Lépés: Az Áram Létrejötte (Az Elektronok Vándorlása)
Ez a technológia lelke. A reakció során "felszabadított" elektronok ($2e^-$) nem tudnak átúszni a savas elektroliton. Ehelyett egy külső áramkörön – egy vékony vezetéken – keresztül kénytelenek elvándorolni a másik elektródához (az ún. "ellen-elektródához").
Ez az elektronáramlás maga az elektromos áram.
3. Lépés: A Kör Bezárul (Az Ellen-elektródánál)
Miközben az elektronok a vezetéken "kerülnek", a hidrogénionok ($H^+$) átúsznak az elektroliton az ellen-elektródához. Ott találkoznak a levegőből érkező oxigénnel ($O_2$) és a vezetéken megérkező elektronokkal ($e^-$), és vízzé ($H_2O$) egyesülnek.
Az egyenlet (egyszerűsítve):$\frac{1}{2}O_2 + 2H^+ + 2e^- \rightarrow H_2O$
A Mérés "Varázslata"
A zseniális az egészben a következő: a kémiai reakció sebessége, és így a felszabaduló elektronok száma (azaz az elektromos áram erőssége) egyenesen arányos a levegőben lévő szén-monoxid koncentrációjával.
Kevés CO = Lassú reakció = Gyenge elektromos áram (pár mikroamper).
Sok CO = Gyors reakció = Erős elektromos áram.
A szén-monoxid érzékelő tehát valójában egy rendkívül érzékeny áramerősség-mérő. Egy parányi áramot mér, amelyet maga a szén-monoxid generál.
3. Fejezet: Az Agy – Hogyan Dönt a Riasztásról a Mikroprocesszor?
A szenzor tehát előállít egy jelet – egy gyenge elektromos áramot. De ez még nem riasztás. Itt lép be a képbe a készülék "agya", a mikroprocesszor.
A processzor folyamatosan figyeli a szenzortól érkező áramerősséget, és azonnal átalakítja azt egy közérthető értékre: PPM (Parts Per Million, azaz "rész a millióból"). Ez azt mutatja meg, hogy egymillió levegőmolekulából hány darab a szén-monoxid.
De a processzor ennél sokkal okosabb. Nem csupán egy egyszerű küszöbkapcsoló (pl. "ha 50 PPM felett van, riasztok"). Egy ilyen "buta" logika állandó téves riasztásokhoz vezetne (elég lenne egy ablakon beáramló erősebb kipufogógáz-felhő).
A processzor az emberi test tűrőképességét modellezi, méghozzá az MSZ EN 50291-1 szabvány szigorú logikája szerint. Ez a logika az idő és a koncentráció összefüggésén alapul. A tested képes kezelni egy nagyon alacsony CO-szintet rövid ideig, de egy magas szint azonnal életveszélyes.
A processzor ezt a idővel súlyozott átlagot számolja:
1. Szcenárió (Alacsony és lassú veszély): Ha a processzor 50 PPM koncentrációt mér, nem riaszt azonnal. Vár. Folyamatos 50 PPM esetén a szabvány szerint 60 és 90 perc között kell riasztania. Ez elegendő idő egy krónikus, de még nem akut probléma jelzésére.
2. Szcenárió (Közepes veszély): Ha a mért szint 100 PPM, az idő drámaian lerövidül. A riasztásnak 10 és 40 perc között kell megtörténnie.
3. Szcenárió (Akut életveszély): Ha a processzor 300 PPM vagy annál magasabb értéket észlel, nincs idő várni. A riasztásnak 3 percen belül meg kell szólalnia.
Ez az intelligens logika a kulcsa a megbízhatóságnak. A processzor az, amelyik megkülönbözteti a pillanatnyi ártalmatlan szintugrást a valós, életveszélyes felhalmozódástól.
A Digitális Kijelző szerepe: Azok a készülékek, amelyek digitális kijelzővel is rendelkeznek, lényegében "láthatóvá" teszik a processzor munkáját. Megmutatják nekünk a valós időben mért PPM értéket, gyakran már jóval a riasztási küszöb elérése előtt. Ez egy felbecsülhetetlen diagnosztikai eszköz, amely jelzi a kezdődő problémát (pl. egy hibásan beállított kazánt), mielőtt az életveszélyessé válna.
4. Fejezet: Más Technológiák – A "Múzeum" és a "Speciális Esetek"
Bár az elektrokémiai szenzor ma az uralkodó, a "Tudj meg mindent" ígéretéhez híven meg kell említeni két másik technológiát is, amelyekkel találkozhatunk, bár lakossági célra ma már ritkán vagy egyáltalán nem ajánlottak.
A) Biomimetikus ("Gél") Szenzorok
Ez egy régebbi, ma már "múzeumi" technológia, amely zseniális módon próbálta lemásolni a biológiai mérgezés folyamatát.
Hogyan működik? A készülék "lelke" egy speciális gél (gyakran egy szintetikus hemoglobin), amelynek színe a szén-monoxiddal érintkezve megváltozik – ugyanúgy, ahogy a vérünk is sötétebbé válik, amikor a CO kötődik hozzá. Minél több CO van jelen, a gél annál sötétebbé válik.
A mérés: Egy beépített LED világít át a gélen, és egy fényérzékelő (fotodióda) méri, mennyi fény jut át rajta. Ha a gél besötétedik és kevesebb fény jut át, a készülék riaszt.
Hátrányai: Rendkívül lassú, pontatlan, az élettartama rövid (gyakran csak 1-2 év), és nagyon érzékeny a páratartalom változásaira, ami téves riasztásokhoz vagy a működésképtelenséghez vezet. Ma már nem felelnek meg a szigorú szabványoknak.
B) Félvezető (MOS) Szenzorok
Ezzel a technológiával még ma is találkozhatunk, bár inkább ipari környezetben vagy olcsóbb, bevizsgálatlan készülékekben. A neve a Metal-Oxide Semiconductor (fém-oxid félvezető) rövidítése.
Hogyan működik? A szenzor egy apró kerámialapka, amelyet egy fém-oxiddal (jellemzően ón-dioxiddal, $SnO_2$) vonnak be. Ezt a lapkát egy miniatűr fűtőszál nagyon magas hőmérsékletre (kb. 300-400 °C) hevíti. Amikor ezen a forró felületen a szén-monoxid (vagy más specifikus gázok) megkötődnek, megváltoztatják a fém-oxid elektromos ellenállását.
A mérés: A készülék folyamatosan méri ezt az ellenállás-változást, és ebből számolja ki a gázkoncentrációt.
Hátrányai:Magas energiafogyasztás: A folyamatos fűtés miatt ezek a készülékek falánk módon fogyasztják az áramot, ezért szinte soha nem elemesek, hanem hálózati csatlakozást igényelnek. Ez áramszünet esetén (amikor a CO-veszély megnőhet) hátrány.Nem specifikus: Ez a legnagyobb hátránya. A fém-oxid felülete nemcsak a CO-ra reagál, hanem számos más illékony szerves vegyületre (VOC) is. Riaszthat egy erősebb oldószerre, festékgőzre, hajlakkra, alkoholra vagy akár háztartási tisztítószerek gőzére is. Ez rengeteg téves riasztást okoz.
Míg az elektrokémiai szenzor egy precíziós műszer, a MOS-szenzor ehhez képest egy "kalapács", amely sok mindenre reagál.
5. Fejezet: A Kiegészítő Rendszerek – Ami a Szenzoron Túl Van
Egy CO-érzékelő persze nem csak egy szenzorból és egy processzorból áll. A teljes rendszer működéséhez elengedhetetlenek a támogató technológiák.
Az Energiaellátás: Az Élettartam Összehangolása
Az elektrokémiai szenzoroknak van egy "Achilles-sarka": az elektrolitjuk az évek során lassan, de biztosan kiszárad. Ezért van a készülékeknek véges, 5-7-10 éves élettartama. A szenzor kémiailag "elöregszik".
A mérnökök erre zseniális választ adtak a modern, 10 éves, zárt lítium akkumulátoros modellekkel. Itt a technológiát összehangolták: az akkumulátor élettartamát pontosan megegyezőre tervezték a szenzor kémiai élettartamával. A felhasználónak 10 évig semmi dolga, nem tudja kivenni az elemet (a legnagyobb felhasználói hibaforrás), és a készülék garantáltan működik áramszünet esetén is.
Az Öndiagnosztika: Az Élettartam Vége (EOL) Jelzés
Felmerül a kérdés: honnan "tudja" a készülék, hogy a szenzora elöregedett? A processzor nemcsak a CO-szintet méri, hanem folyamatosan figyeli magának a szenzornak a "belső egészségét" is. Ahogy az elektrolit szárad, megváltozik a szenzor belső elektromos ellenállása.
A processzor ezt a változást érzékeli. Amikor az ellenállás átlép egy kritikus küszöböt, a processzor tudja, hogy a szenzor már nem megbízható. Ekkor aktiválja az EOL (End-of-Life) jelzést: egy speciális, a riasztástól és az elemmerüléstől is eltérő csipogó hangmintát, ami jelzi: "Lejártam, cserélj le!"
A Gombok Technikai Háttere
TESZT Gomb: Fontos tévhit, hogy ez "teszteli a szenzort". Nem teszteli. A szenzor kémiai teszteléséhez kalibrált szén-monoxid gázt kellene ráfújni. A tesztgomb valójában az elektronikát teszteli. Megnyomásakor egy szimulált "magas CO" jelet küld a processzornak. A processzor erre reagálva elindítja a riasztást. Ezzel azt ellenőrizzük, hogy a processzor logikája, a hangszóró és a fényjelzés működik-e.
NÉMÍTÓ (HUSH) Gomb: Ez a processzornak küld egy ideiglenes "hallgass" parancsot, például egy főzés vagy grillezés miatti téves riasztás esetén. A processzor pár percre elnémul, de továbbra is méri a szintet, és ha az továbbra is magas, újra riasztani fog.
A Kimenet: A 85 Decibeles Sziréna
Végül a riasztás maga is egy technológia. Az a fülsiketítő, magas frekvenciájú hang, amit hallunk, általában egy piezoelektromos hangszóróból származik. Ezt a technológiát azért választják, mert rendkívül kevés árammal képes extrém hangos (szabvány szerint legalább 85 dB 3 méterről) és átható hangot kiadni, amely garantáltan felébreszti az embert a legmélyebb álomból is.
Konklúzió: Egy Kémiai Laboratórium Az Életünkért
A szén-monoxid érzékelő tehát messze nem egy egyszerű "be/ki" kapcsoló. Egy kifinomult, miniatűr kémiai laboratórium, amely folyamatosan "szagolja" a levegőt, és egyenesen arányos elektromos jelet generál a benne lévő méreganyag mennyiségével.
A mögötte álló mikroprocesszor egy intelligens elemző, amely nemcsak méri, de az emberi test tűrőképességét modellezve, idő és koncentráció alapján dönt a riasztásról. A modern elektrokémiai technológia hihetetlenül pontossá tette ezeket az eszközöket, de cserébe el kell fogadnunk a működési elvéből fakadó korlátot: a véges kémiai élettartamot.
Amikor legközelebb ránézünk a falon villogó kis őrszemre, már tudni fogjuk, hogy a belsejében egy platina katalizátor éppen elektronokat szabadít fel (vagy épp nem), és egy processzor komplex számításokat végez. Megértve a technológiát, megértjük, miért kell halálosan komolyan venni, ha megszólal, és miért kell kérdés nélkül lecserélni, amikor jelzi, hogy küldetése véget ért.
